Ako dodávateľ mechanických vetvových káblov chápem kritický význam testovania výkonnosti pri zabezpečovaní spoľahlivosti a bezpečnosti našich výrobkov. Mechanické vetvové káble sa široko používajú v rôznych priemyselných a komerčných aplikáciách, kde potrebujú vydržať rôzne podmienky prostredia a elektrické zaťaženie. V tomto blogu budem diskutovať o kľúčových testovacích položkách zahrnutých v teste výkonnosti mechanického vetvy.
1. Testy elektrického výkonu
Test vodivosti
Vodivosť káblového vodiča je základnou vlastnosťou, ktorá priamo ovplyvňuje účinnosť prenosu energie. Vodič s nízkou vodivosťou môže viesť k nadmernému tvorbe tepla, čo môže poškodiť izoláciu kábla a predstavovať bezpečnostné riziko. Na meranie odporu káblového vodiča používame tester vodivosti. Podľa príslušných štandardov by nameraný odpor mal byť v konkrétnom rozsahu. Napríklad pre vodivé vodivé vodivosti by mala byť blízko teoretickej hodnoty čistej medi. Ak je nameraný odpor vyšší ako štandardná hodnota, môže naznačovať nečistoty v vodičských alebo nesprávnych výrobných procesoch.
Test izolácie
Izolačný odpor je kľúčovým parametrom na zabezpečenie elektrickej bezpečnosti kábla. Vysoká hodnota odporu izolácie naznačuje, že izolačný materiál môže účinne zabrániť úniku prúdu. Vykonávame testy izolácie rezistencie pomocou testera izolačného odporu. Kábel je najskôr odpojený od zdroja napájania a potom sa pripojí k testeru. Testovacie napätie sa zvyčajne používa na určité obdobie, zvyčajne 1 minútu. Hodnota odporu izolácie by mala spĺňať požiadavky uvedené v príslušných normách. Napríklad v niektorých priemyselných aplikáciách by izolačný odpor mechanického vetvového kábla mal byť najmenej niekoľko megohmov.
Test dielektrickej pevnosti
Test dielektrickej pevnosti sa používa na vyhodnotenie schopnosti izolácie kábla odolávať napätiu vysokého napätia bez rozpadu. V tomto teste sa na kábel aplikuje vysoký napätie na kábel na konkrétne trvanie. Testovacie napätie je zvyčajne vyššie ako menovité napätie kábla. Napríklad, ak je menovité napätie kábla 600 V, testovacie napätie môže byť nastavené na 2000 V alebo vyššie. Počas testu starostlivo monitorujeme kábel, aby sme akékoľvek príznaky čiastočného výboja alebo rozpadu. Ak sa izolácia kábla rozdelí pod testovacie napätie, naznačuje, že izolačný materiál má defekty alebo nie je vhodný pre zamýšľanú aplikáciu.
2. Testy mechanického výkonu
Test pevnosti v ťahu
Pevnosť v ťahu mechanického vetvového kábla je dôležitým ukazovateľom jeho schopnosti vydržať ťahanie síl počas inštalácie a prevádzky. Používame testovací stroj v ťahu na použitie postupne zvyšujúcej sa ťahovej sily na kábel, až kým sa nerozbije. Maximálna sila, ktorú kábel vydrží pred zlomením, sa zaznamenáva ako jeho pevnosť v ťahu. Požiadavky na pevnosť v ťahu sa líšia v závislosti od použitia kábla. Napríklad káble používané v režijných inštaláciách musia mať vyššiu pevnosť v ťahu, aby odolali hmotnosti samotného kábla a akékoľvek vonkajšie sily, ako napríklad vietor.
Ohybový test
Počas inštalácie sa musia často ohnúť káble, takže je nevyhnutná schopnosť odolať ohýbaniu bez poškodenia. V teste ohybu je kábel ohnutý okolo tŕňa špecifikovaného priemeru pre určitý počet cyklov. Priemer tŕňa a počet ohybových cyklov sa určujú podľa špecifikácií kábla a príslušných štandardov. Po teste ohybu skontrolujeme kábel, či nie je známky poškodenia izolácie, rozbitia vodičov alebo iných defektov.
Test odporu v oblasti nárazu
Test odporu vplyvu hodnotí schopnosť kábla odolať náhlym dopadom. Hmotnosť sa vynechá z určitej výšky na kábel, aby sa simulovala nárazová udalosť. Výška kvapky a hmotnosť objektu sú určené na základe aplikácie kábla a príslušných štandardov. Po náraze kontrolujeme kábel, či nie je viditeľné poškodenie. Ak nie sú známky poškodenia, kábel prechádza testom odporu nárazu.
3. Testy environmentálneho výkonu
Test teploty
Mechanické vetvy môžu byť počas prevádzky vystavené rôznym teplotným prostredím. Test teplotného odporu sa používa na vyhodnotenie výkonu kábla pri rôznych teplotách. Kábel je umiestnený v komore regulovanej teplotou a teplota sa postupne zvyšuje alebo sa znižuje na špecifikovanú testovaciu teplotu. Kábel sa potom udržiava pri tejto teplote na určité obdobie a merajú sa jeho elektrické a mechanické vlastnosti. Napríklad pri vysokých teplotách môže izolačný materiál stať mäkší, čo môže ovplyvniť jeho izolačnú výkonnosť. Pri nízkych teplotách môže kábel byť krehkejší, čím sa zníži jeho mechanická pevnosť.
Test odolnosti proti vlhkosti
Vlhkosť môže mať významný vplyv na výkon kábla. Test odolnosti proti vlhkosti sa používa na vyhodnotenie schopnosti kábla odolávať vniknutiu vlhkosti. Kábel je ponorený do vody na určité obdobie a potom sa merajú jeho izolačný odpor a ďalšie elektrické vlastnosti. Ak izolačný odpor po teste vlhkosti výrazne klesá, naznačuje, že izolačný materiál kábla nekonetívne neochvej pred vlhkosťou.
Test chemickej rezistencie
V niektorých priemyselných prostrediach môžu byť káble vystavené rôznym chemikáliám. Test chemického odporu sa používa na vyhodnotenie schopnosti kábla odolávať korózii a poškodeniu spôsobeným chemikáliami. Kábel je ponorený do špecifického chemického roztoku na určité obdobie a potom sa skontrolujú jeho vzhľad, mechanické vlastnosti a elektrické vlastnosti. Ak kábel vykazuje známky korózie alebo poškodenia po teste chemického odporu, naznačuje, že kábel nie je vhodný na použitie v prostrediach, kde môže byť vystavený týmto chemikáliám.
4. Test spomalenie horenia
Retardancia horenia je dôležitým bezpečnostným prvkom pre mechanické vetvy, najmä v aplikáciách, kde je problém s požiarnou bezpečnosťou. Test spomaľovania horenia sa používa na vyhodnotenie schopnosti kábla samostatne hasiť, keď je vystavený plameňa. Existujú rôzne typy testov spomaľovania horenia, ako je test vertikálneho plameňa a horizontálny test plameňa. Pri skúške vertikálneho plameňa je kábel vertikálne zavesený a vystavený plameni na určité obdobie. Ak kábel sám - zhasne v stanovenom čase po odstránení plameňa, prechádza testom.
Záver
Záverom možno povedať, že test výkonnosti mechanického vetvového kábla obsahuje komplexnú sadu elektrických, mechanických, environmentálnych a testov spomaľovania horenia. Tieto testy sú nevyhnutné na zabezpečenie kvality, spoľahlivosti a bezpečnosti káblov. Ako dodávateľ mechanického vetvy sa zaväzujeme vykonávať tieto testy dôkladne, aby sme našim zákazníkom poskytovali produkty vysokej kvality.

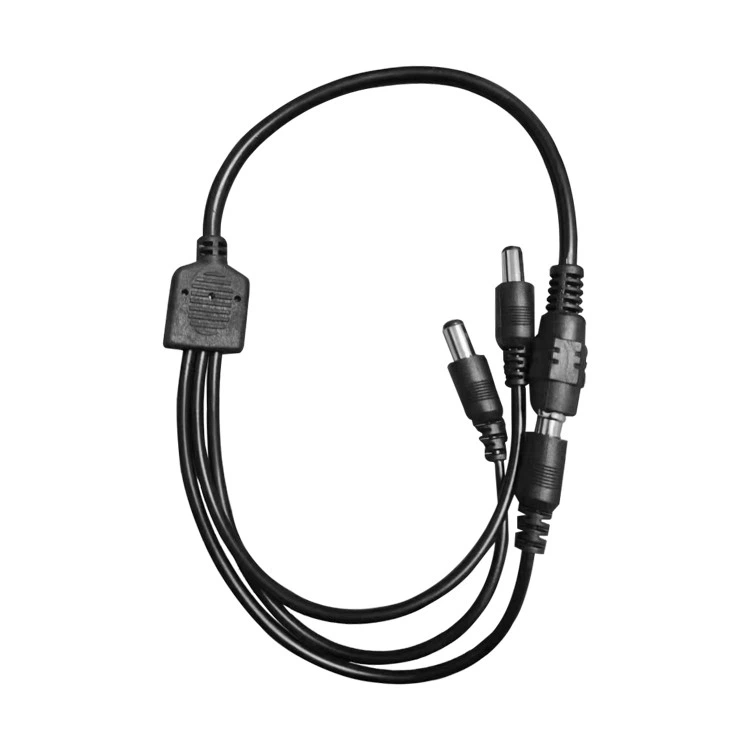

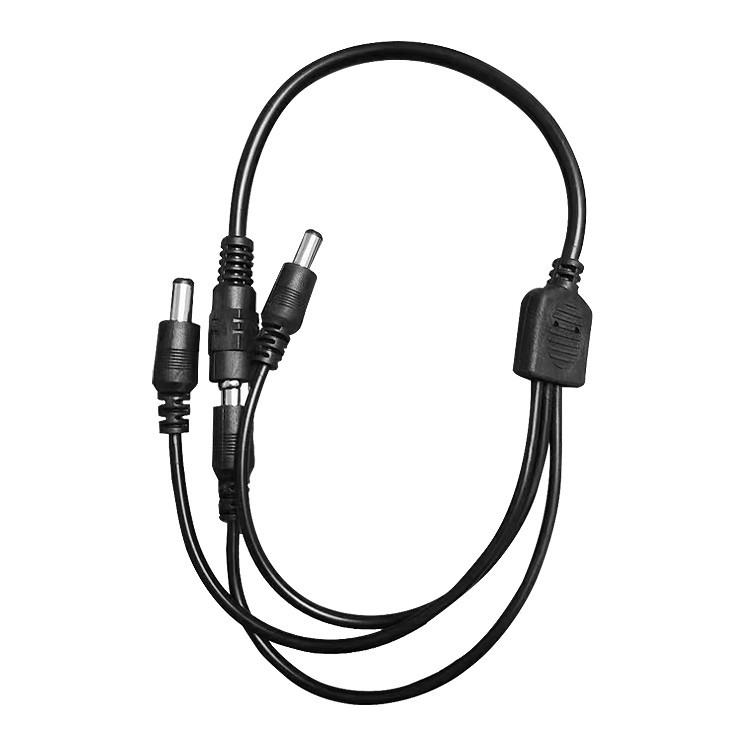

Ak vás zaujíma nášPodzemný podávač a kábel obvodu vetvy,Vodič obvodu vetvového obvodualeboVysoko kvalitný vodič obvodu vetvy stroja, Neváhajte a kontaktujte nás kvôli obstarávaniu a ďalšej diskusii. Tešíme sa na nadviazanie dlhodobej spolupráce s vami.
Odkazy
- Národný elektrický zákon (NEC)
- Normy Medzinárodnej elektrotechnickej komisie (IEC) týkajúce sa káblov
- Medzinárodné normy ASTM pre testovanie káblov
